Description

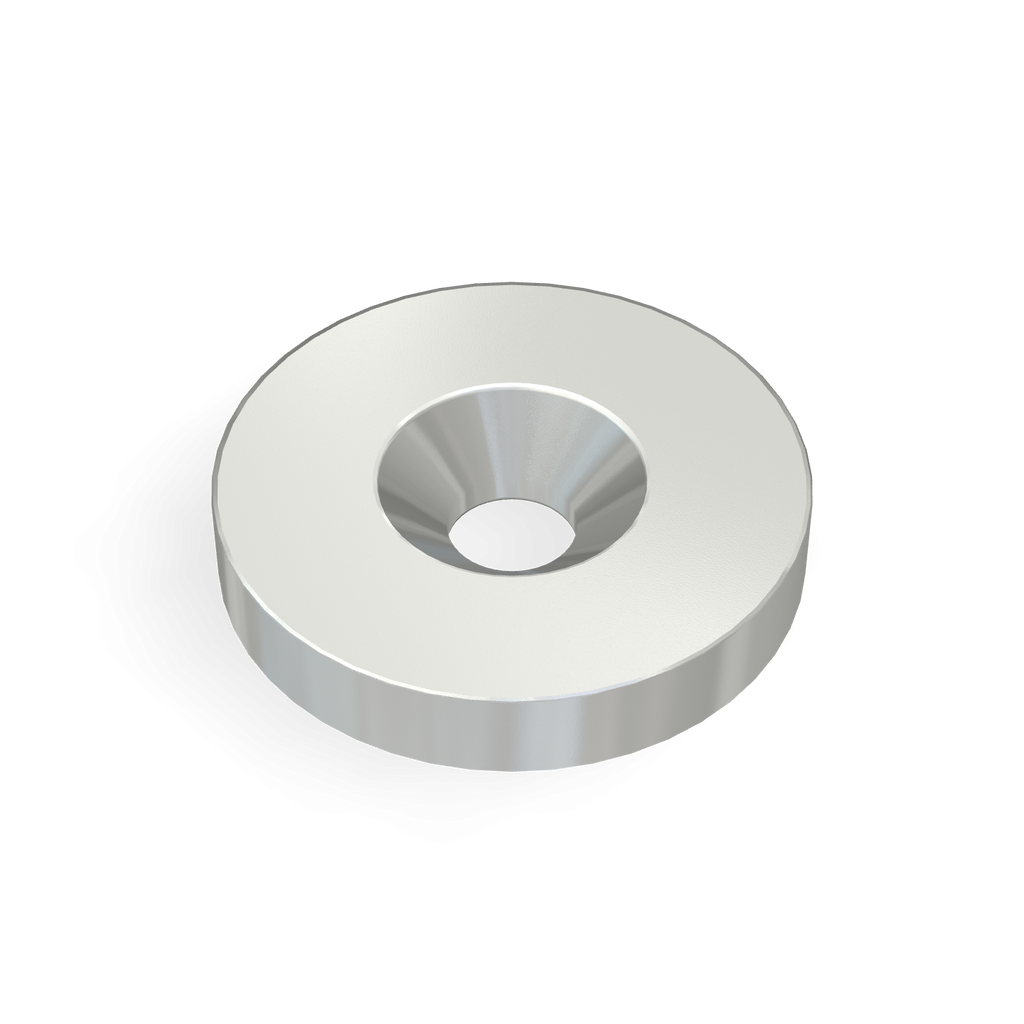

Cet aimant à disque en néodyme avec trou fraisé allie résistance et précision pour diverses applications. Il comprend :
-
Diamètre extérieur : Ø24 mm (0,94")
-
Diamètre intérieur (trou fraisé) : Ø5,3 mm (0,21")
-
Hauteur (épaisseur) : 4 mm (0,16")
-
Filetage M5 pour un montage sécurisé avec des vis standard
Idéal pour les utilisations industrielles, mécaniques et de bricolage, cet aimant fournit une force magnétique puissante dans une conception compacte, parfaite pour les applications où une fixation et des performances fiables sont nécessaires. Son trou fraisé permet une intégration facile dans vos projets avec une finition affleurante. Contactez-nous pour des commandes en gros !
| nom | Spécifications du produit | SI | CGS |
|---|---|---|---|
| forme | |||
| Diamètre | D | 24 mm | 2,4 cm |
| omission | S | 10,7 mm | 1,07 cm |
| Diamètre intérieur | IDENTIFIANT | 5,3 mm | 0,53 cm |
| Haut | H | 4 mm | 0,4 cm |
| vis | M | 5 mm | 0,5 cm |
| Direction de magnétisation | M | Direction axiale | |
| traitement de surface | NiCuNi | 12 μm | - |
| propriétés magnétiques | |||
| Densité de flux magnétique de surface | B | 188,9 mT | 1889 Gauss |
| Puissance d'aspiration Pouvoir d'adsorption |
F | 5,05 kgf | 5050 gf |
| Point de fonctionnement densité de flux magnétique |
Bd | 382 mT | 3820 Gauss |
| Flux total | φo | 0,00016442 Wb | 16442 Mx |
| coefficient de perméance | PC | 0,49 pièce | - |
| Température limite supérieure | Tw | 75 ℃ | 167 °F |
| Propriété matérielle | |||
| Symbole de matériau | néodyme | 35 | |
| Densité de flux magnétique résiduelle | Br | 1170-1220mT | 11,7-12,2 kg |
| Force coercitive | Hcb | ≧ 868 kA/m | ≧10,9 kOe |
| Force coercitive intrinsèque | Hcj | ≧ 955 kA/m | ≧12 kOe |
| Produit énergétique maximal | BH | 263-287 kj/m3 | 33-36 MGOe |
| Coefficient de température | Br | -0,12 %/℃ | 31,78 %/°F |
| Hcj | -0,55 %/℃ | 31,01 %/°F | |
| Température de résistance à la chaleur | Tw | ≦80 ℃ | ≦176 °F |
| température de Curie | Tc | 310 ℃ | 590 °F |
| densité | ρ | 7,5 kg/m3 | - |
| poids | Filet | 0,0129 kg | 12,9 g |
| remarques | |||
| Directive RoHS REACH | |||
Avertissement
Ce produit n'est pas un jouet et ne convient pas aux enfants. Conçu pour une utilisation scientifique et industrielle, il contient de puissants aimants en néodyme qui peuvent être nocifs en cas d'ingestion. Ces aimants sont cassants et peuvent s'écailler ou se briser en cas d'impact. Manipulez-les avec précaution. Veuillez consulter la page Avertissements avant de passer commande.
