Description

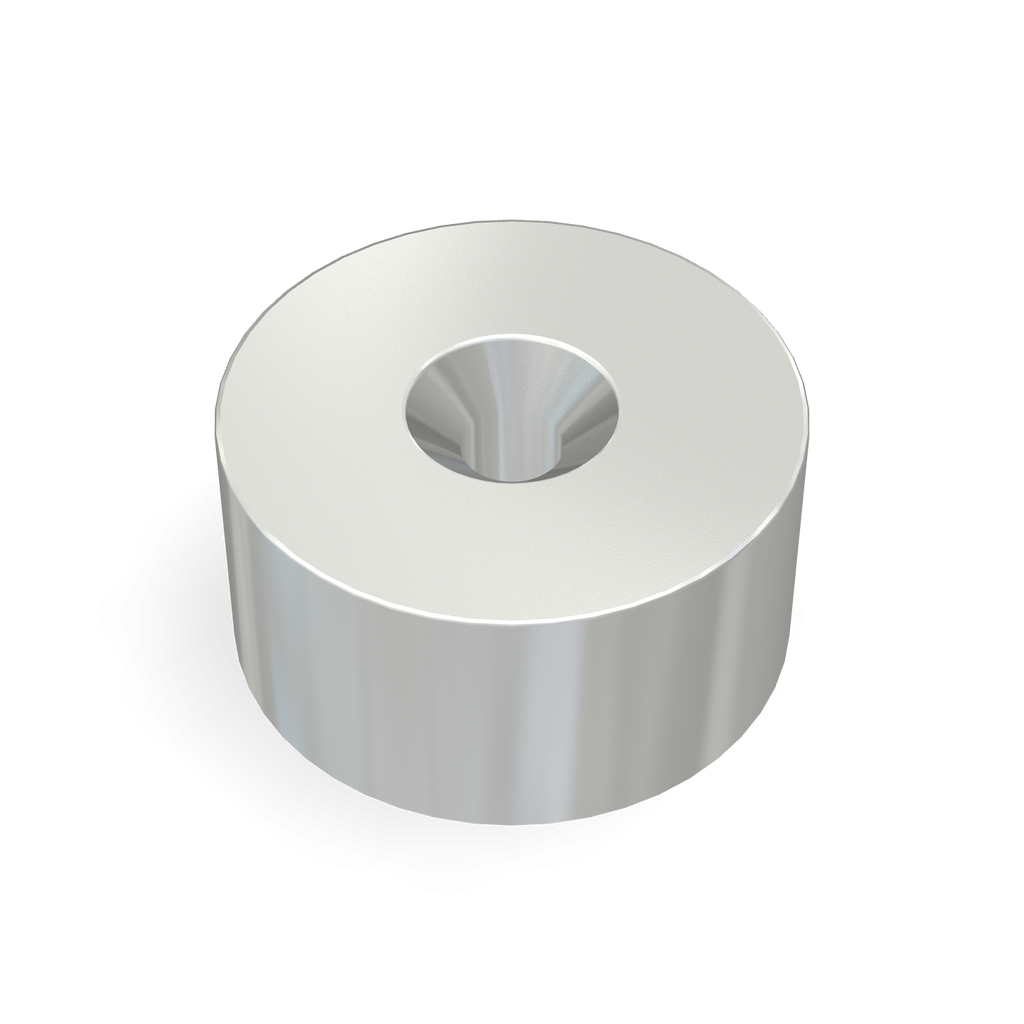

Cet aimant à disque en néodyme avec trou fraisé allie résistance et précision pour diverses applications. Il comprend :
-
Diamètre extérieur : Ø30 mm (1,18")
-
Diamètre intérieur (trou fraisé) : Ø5,3 mm (0,21")
-
Hauteur (épaisseur) : 15 mm (0,59")
-
Filetage M5 pour un montage sécurisé avec des vis standard
Idéal pour les utilisations industrielles, mécaniques et de bricolage, cet aimant fournit une force magnétique puissante dans une conception compacte, parfaite pour les applications où une fixation et des performances fiables sont nécessaires. Son trou fraisé permet une intégration facile dans vos projets avec une finition affleurante. Contactez-nous pour des commandes en gros !
| nom | Spécifications du produit | SI | CGS |
|---|---|---|---|
| forme | |||
| Diamètre | D | 30 mm | 3 cm |
| omission | S | 10,7 mm | 1,07 cm |
| Diamètre intérieur | IDENTIFIANT | 5,3 mm | 0,53 cm |
| Haut | H | 15 mm | 1,5 cm |
| vis | M | 5 mm | 0,5 cm |

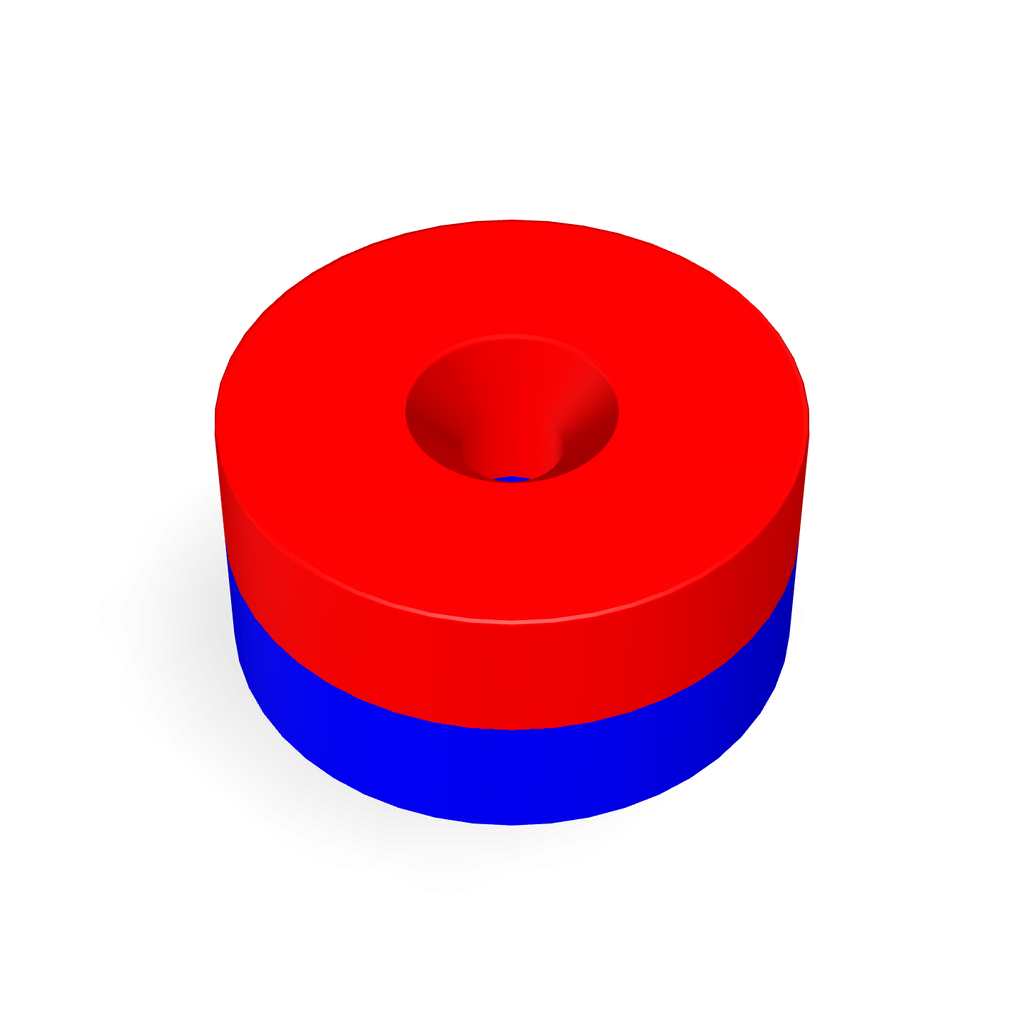

| Direction de magnétisation | M | Direction axiale | |
| traitement de surface | NiCuNi | 12 μm | - |
| propriétés magnétiques | |||
| densité de flux magnétique de surface | B | 422,4 mT | 4224 Gauss |
| Force d'aspiration/ force d'adsorption |
F | 18,8 kgf | 18813 gf |
| Point de fonctionnement densité de flux magnétique |
Bd | 740 mT | 7400 Gauss |
| Flux total | φo | 0,00050679 Wb | 50679 Mx |
| coefficient de perméance | PC | 1,71 pièce | - |
| Température limite supérieure | Tw | 90 ℃ | 194 °F |
| Propriété matérielle | |||
| Symbole de matériau | néodyme | 35 | |
| Densité de flux magnétique résiduelle | Br | 1170-1220 mT | 11,7-12,2 kg |
| Force coercitive | Hcb | ≧ 868 kA/m | ≧10,9 kOe |
| Coercivité intrinsèque | Hcj | ≧ 955 kA/m | ≧12 kOe |
| produit énergétique maximal | BH | 263-287 kj/m3 | 33-36 MGOe |
| Coefficient de température | Br | -0,12 %/℃ | 31,78 %/°F |
| Hcj | -0,55 %/℃ | 31,01 %/°F | |
| Température de résistance à la chaleur | Tw | ≦80 ℃ | ≦176 °F |
| Température de Curie | Tc | 310 ℃ | 590 °F |
| densité | ρ | 7,5 kg/m3 | - |
| poids | Filet | 0,077 kg | 77 g |
| remarques | |||
| Directive RoHS REACH | |||
Avertissement
Ce produit n'est pas un jouet et ne convient pas aux enfants. Conçu pour une utilisation scientifique et industrielle, il contient de puissants aimants en néodyme qui peuvent être nocifs en cas d'ingestion. Ces aimants sont cassants et peuvent s'écailler ou se briser en cas d'impact. Manipulez-les avec précaution. Veuillez consulter la page Avertissements avant de passer commande.
